折线图

1 概述

折线图是将值标注成点，并通过线将这些点按照顺序连接起来形成的图形。
折线统计图常用于显示随时间或有序类别变化的趋势，可以显示数据点以表示单个数据值，也可以不显示这些数据点。在有很多数据点并且它们的显示顺序很重要时，折线图尤其有用。

2 数据

1）数据视图 - 逐月累计销售额：

SELECT
    YEAR(invoice_2.invoice_date) 年份,
    CONCAT(YEAR(invoice_2.invoice_date),'年') 年份名称,
    MONTH(invoice_2.invoice_date) 月份,
    CONCAT(MONTH(invoice_2.invoice_date),'月') 月份名称,
    (
    SELECT
        ROUND(SUM(invoice_1.sales_amount)/10000)  销售额
    FROM
        invoice invoice_1
    WHERE
        YEAR(invoice_1.invoice_date) = YEAR(invoice_2.invoice_date)
        AND MONTH(invoice_1.invoice_date) <= MONTH(invoice_2.invoice_date)
    )  累计销售额
FROM
    invoice invoice_2
WHERE
    YEAR(invoice_2.invoice_date) >= {开始年份|2018}
    AND YEAR(invoice_2.invoice_date) <= {结束年份|2019}
GROUP BY
    YEAR(invoice_2.invoice_date),
    MONTH(invoice_2.invoice_date)

2）模板数据

3）参数

3 普通折线图

1）设计要点

（1）数据来源：模板数据“逐月累计销售额”；

（2）分类：分类名称“月份”；显示名称“月份名称”。

（3）系列：1条配置：静或动态“动态引用值”；系列名称“年份”；显示名称“年份名称”；取值字段“累计销售额”。

（4）数值标签：提示框显示“勾选”；系列数据显示“勾选”；格式化“数值/千分位/小数0位”；

（5）X轴：名称“月份”；轴向两边的箭头“none,arrow”；分隔区域“显示”；

（6）Y轴：名称“销售额”；轴向两边的箭头“none,arrow”；分隔区域“显示”；旋转角度“45°”；

（7）标题：主标题内容：“=YEAR()+’年两年累计销售额’”；

（8）图例：不设置；

（9）工具栏：显示工具栏“勾选”；区域缩放“勾选”；切换图表类型“勾选”；

（10）时间轴：不设置；

（11）交互：X轴向的内置数据区域缩放“勾选”；Y轴向的内置数据区域缩放“勾选”；

（12）其它：不设置。

2）效果预览：

4 普通折线图工具栏操作

注意工具栏：

1）区域缩放和区域缩放还原：点击“区域缩放”按钮，鼠标移动到Chart上的时候会变成一个“+”，可以框选一个区域进行缩放；点击“区域缩放还原”，则回到普通模式。

2）切换为折线图：切换为折线图；

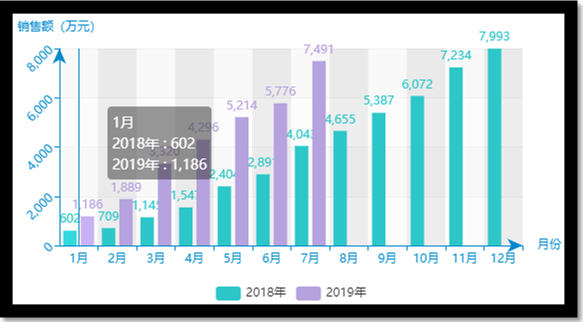

3）切换为柱状图：点击后如下图效果（为平铺效果）：

4）切换为堆叠：点击后由平铺模式变成堆叠模式，如下图：

5）切换为平铺：点击后切换会平铺模式；

6）数据视图：点击后切换到原始数据清单模式，如下图：
