图标系列

1 概述

系列，图表的主要构成数据，所有图表都必须有至少一个系列。一个系列表示图表中的一种类型的业务数据，如订单金额、订单数量，表示两种类型的数据。

2 功能说明

根据图表系列数据分布情况，图表系列可以设置多个，点击表格右上方“+”按钮增加系列记录。
系列数据主要包括系列名称、显示名称、图表类型、超链接、系列取值、直角系以及堆叠。

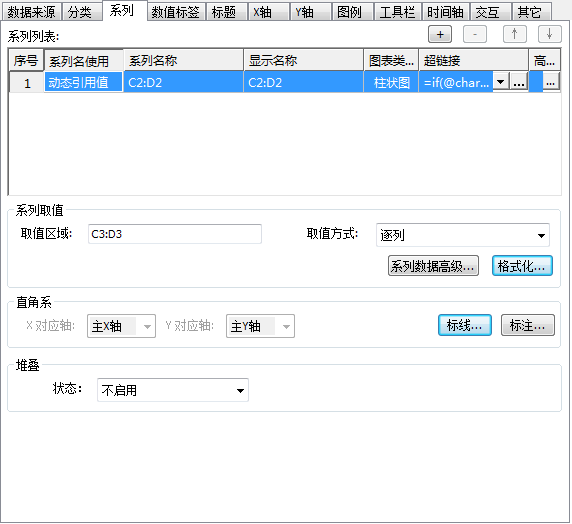

2.1 系列列表

系列名称是必须的，用于关联图表中其它数据，如分类名称。而系列显示名称，便于显示，类似别名，让最终用户更能看懂图表数据，非必填项。
系列名称、显示名称，指系列的文本标签内容，可以是动态的或静态的。如果是动态扩展的，扩展出几个不同值，则最终图表就有几个系列。

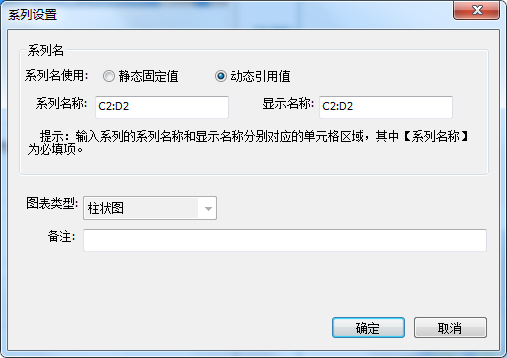

双击系列列表表格中的记录，可以设置系列记录配置，如下图：

1）系列名使用类型：指定系列名称、显示名称的内容来源类型。
2）系列名称：设置系列名称值，若没设置“系列显示名称”，则“系列名称”内容作为图表系列的文本标签内容显示。
（1）若“系列名使用类型”设置为“静态固定值”，则可在“系列名称”的输入框中直接输入文本内容；
（2）若“系列名使用类型”设置为“动态引用值”：

• 当图表数据来源为单元格时，则在“系列名称”的输入框中填写系列名称所在的单元格区域；
• 当图表数据来源为报表数据时，则在“系列名称”的输入框中选择系列名称所在的数据字段。
  3）显示名称（系列显示名称）：设置系列的显示名称，作为图表系列的文本标签内容显示
  。
  （1）若“系列名使用类型”设置为“静态固定值”，则可在“显示名称”的输入框中直接输入文本内容；
  （2）若“系列名使用类型”设置为“动态引用值”：
• 当图表数据来源为单元格时，则在“显示名称”的输入框中填写系列显示名称所在的单元格区域。
• 当图表数据来源为报表数据时，则在“显示名称”的输入框中选择显示名称所在的数据字段。
  若“显示名称”与“系列名称”一样，则不用设置。
  3）图表类型：表示当前系列所采用展示的图形类型。在非混搭的图表类型中，“图表类型”值都已经固定，不能修改。

  2.2 系列取值

  1）取值区域（取值字段）：设置当前系列的数据取值来源；
  2）取值方式：当图表数据来源于单元格，系列取值为单元格区域时，需要指定分类取系列值方式，默认为逐行。单系列的不受影响。
• 逐行：每个分类按行逐个取每个系列的数值。
• 逐列：每个分类按列逐个取每个系列的数值。
  3）格式化：为对应的系列的值设置数值格式化效果。

  2.3 直角系

  直角系图表，会有以下属性设置：

  X对应轴：为当前系列的值指定对应的X轴，默认为主X轴。如果在“X轴”模块中设置了“启用次X轴”，则在本地方才可以设置当前系列的值指定对应为次X轴。
  Y对应轴：为当前系列的值指定对应的Y轴，默认为主Y轴。如果在“Y轴”模块中设置了“启用次Y轴”，则在本地方才可以设置当前系列的值指定对应为次Y轴。

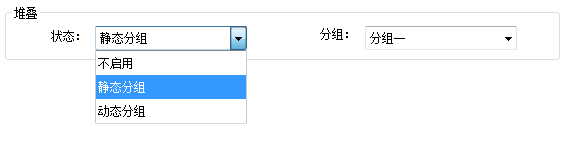

  2.4 堆叠


  当图表存在多个系列（包括动态扩展出来的系列），则可以对系列做分组，在此设置组合名称。对于组合名称一样的系列，则会堆积显示。
