折柱混搭

1 概述

折柱混搭图是折线图和柱状图的结合图表，可按需选择折线样式或柱状样式进行数据展示，支持多系列数据配置。

2 示例效果

以折柱混搭的方式展示“某省2023年的平均气温和降雨量”，效果如下：

3 制作步骤

3.1 数据准备

1）数据视图：明细_折现散点混搭
SQL如下：

SELECT
  SITUATION.month AS 月份,
   SITUATION.Precipitation AS 降水,
   SITUATION.Temperature AS 气温
FROM
  SITUATION

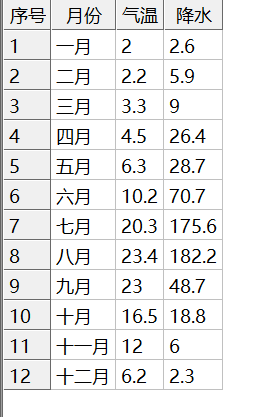

数据执行结果如下：

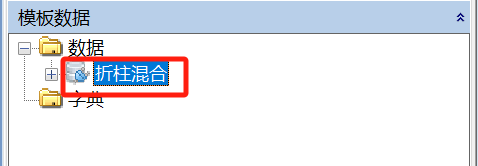

2）模板数据
将准备好的视图添加到模板数据中，如下图：

3.2 报表制作

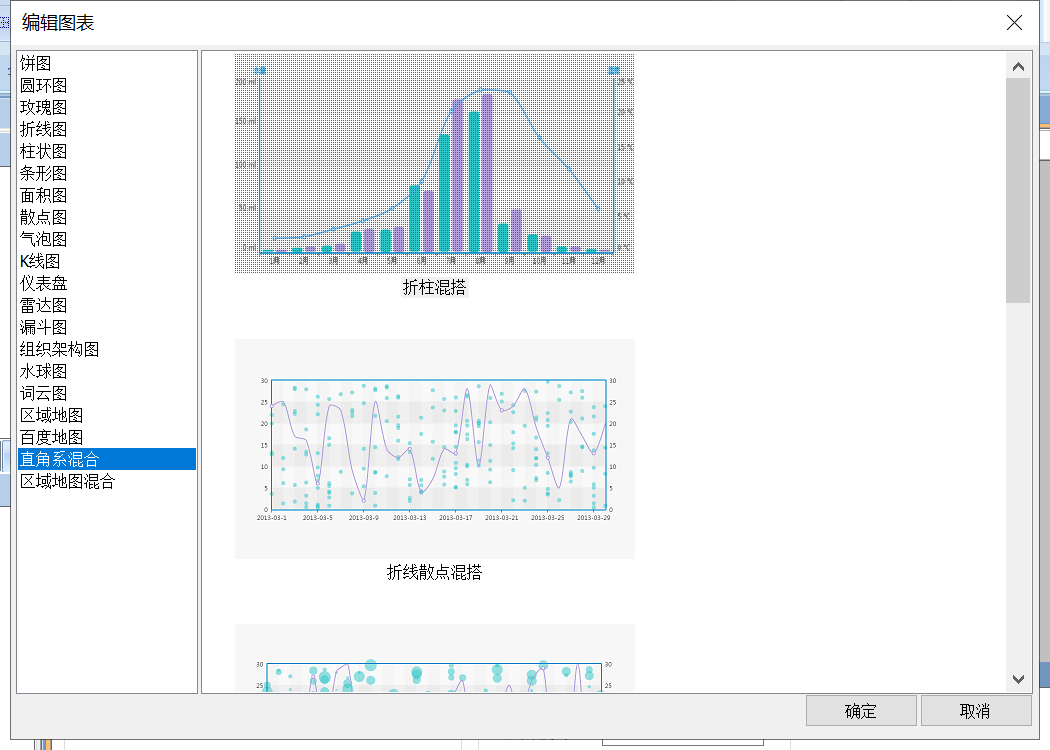

1）插入图表
工具栏选择[插入>图表]，选择”直角系混合-折柱混搭”类型，如下图：

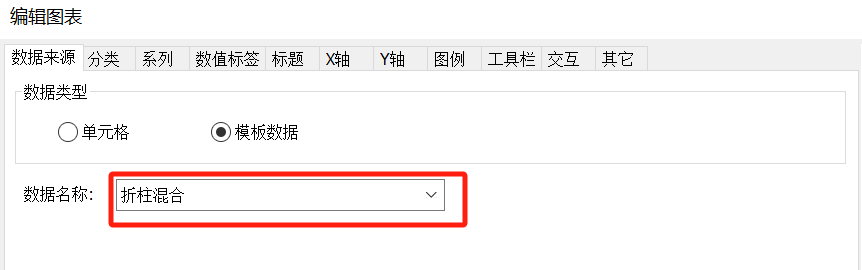

2）选择数据来源
数据来源中数据类型选择“模板数据”，如下图：

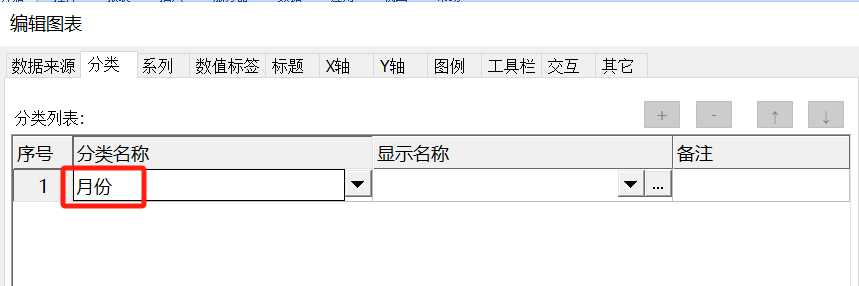

3）设置分类
以“月份”作为图表分类，如下图：

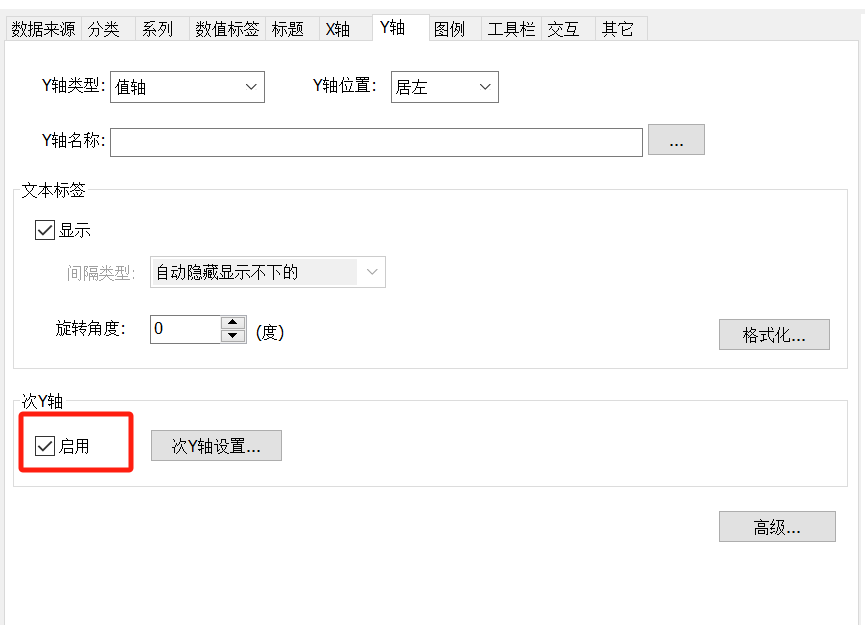

4）启用次Y轴
由于气温和降水的值相差过大，因为新增启用“次Y轴”

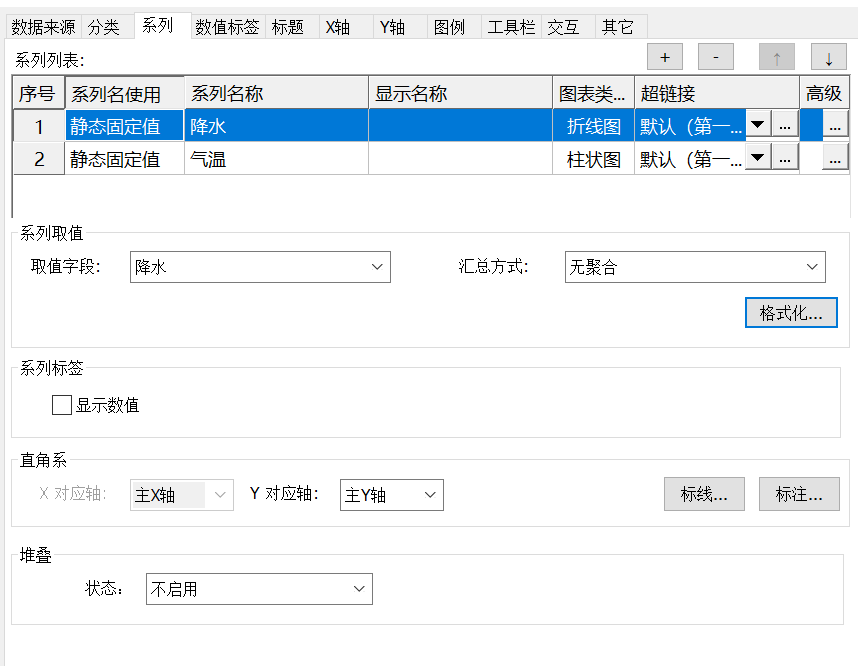

5）设置系列
根据实际业务添加两个系列，如下图所示：

• “降水”作为图表折线图系列，分别设置：取值字段-降水、汇总方式-无聚合；
• “气温”作为图表柱状图系列，分别设置：取值字段-气温、汇总方式-无聚合，Y对应轴：次Y轴。

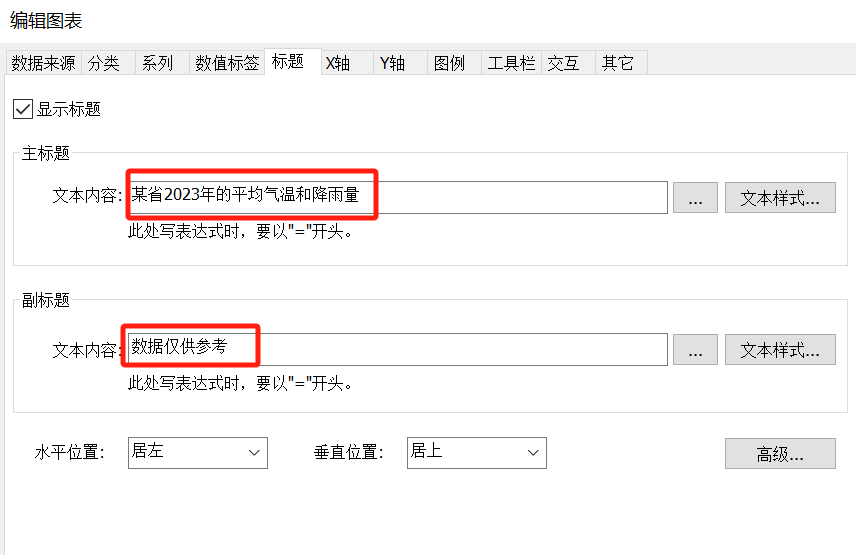

  6）标题设置
  分别设置图标主标题和副标题，如下图：

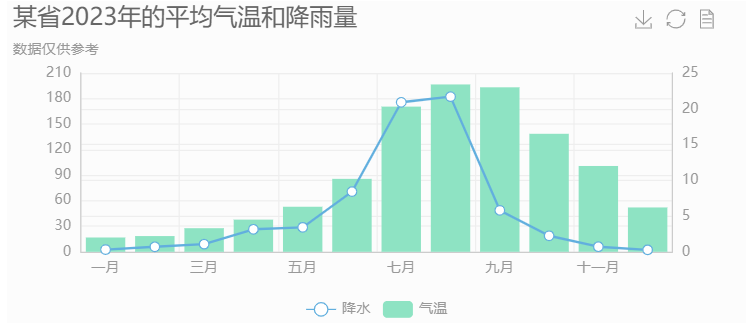

  3.3 预览

  保存报表，点击[预览]查看最终效果，如下图：
