百度地图

1 概述

百度地图通过传入的经度值和纬度值可以精确的显示位置情况，加上流向图和气泡图，在展示区域流向的同时以特效散点的形式展示各区域的数值大小。

2 示例效果

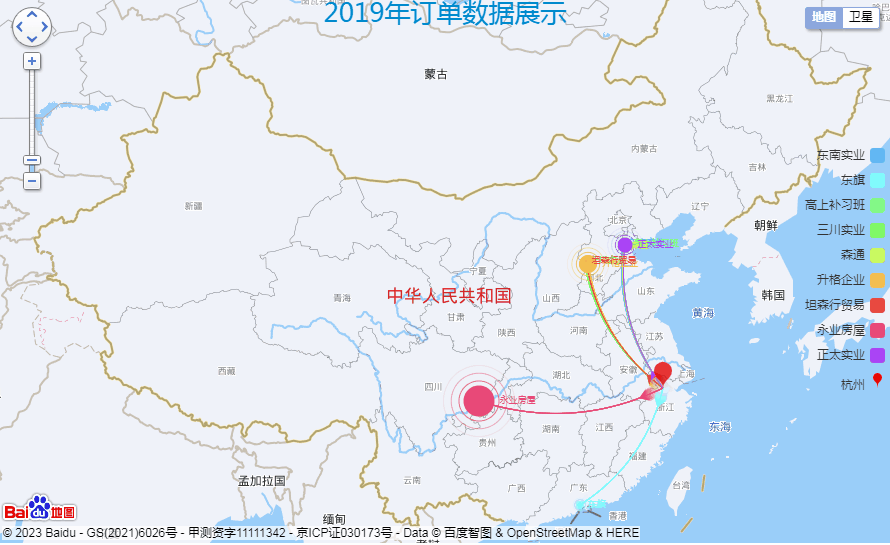

以百度地图的方式展示“订单数据”，效果如下：

3 制作步骤

3.1 数据准备

1）数据视图：图表_订单范围统计
SQL如下：

SELECT
(SELECT a.`城市` FROM `客户` a WHERE a.`客户ID` = 'HZ') 发货地点,
(SELECT a.`经度` FROM `客户` a WHERE a.`客户ID` = 'HZ') 起点经度,
(SELECT a.`纬度` FROM `客户` a WHERE a.`客户ID` = 'HZ') 起点纬度,
    c.`公司名称` 客户名称,
    c.`经度` 客户经度,
    c.`纬度` 客户纬度,
    SUM(b.`单价` * b.`数量`) 订单总价
FROM
    `订单1` a
LEFT JOIN `订单明细1` b ON a.`订单ID` = b.`订单ID`
LEFT JOIN `客户` c ON a.`客户ID` = c.`客户ID`
WHERE LEFT(a.`订购日期`,4)={年份}  AND c.`公司名称` IS NOT NULL
GROUP BY c.`公司名称`

数据执行结果如下：

2）模板数据

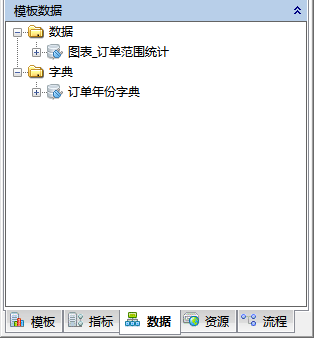

将准备好的视图依次添加到模板数据中，如下图：

3.2 报表制作

1）插入图表
工具栏选择[插入>图表]，选择”百度地图”类型，如下图：

2）选择数据来源

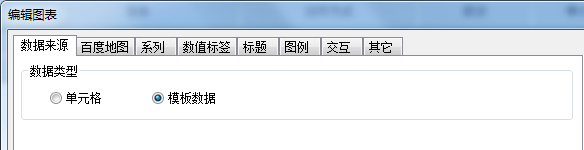

数据来源中数据类型选择“模板数据”，如下图：

3）设置系列
由于实际业务中需要以流向图展示订单流向，以散点展示各公司订单总额大小，因此，系列中设置两个系列。

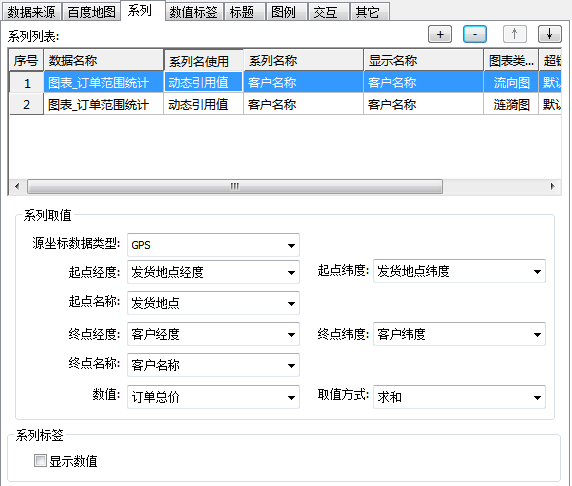

系列1设置如下：

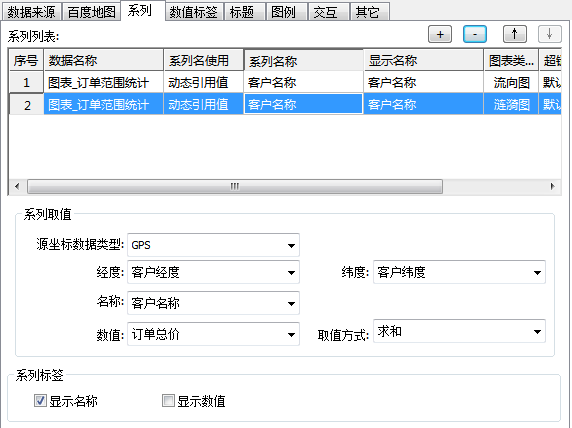

系列2设置如下：

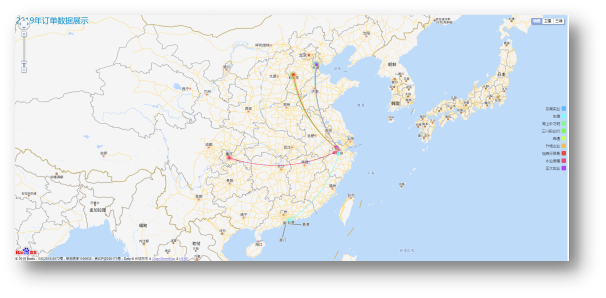

此时，我们来预览下效果，如下图：

由于所有的发货地点为同一个，为了直观展示，可以再添加一个系列标记出发货地点。

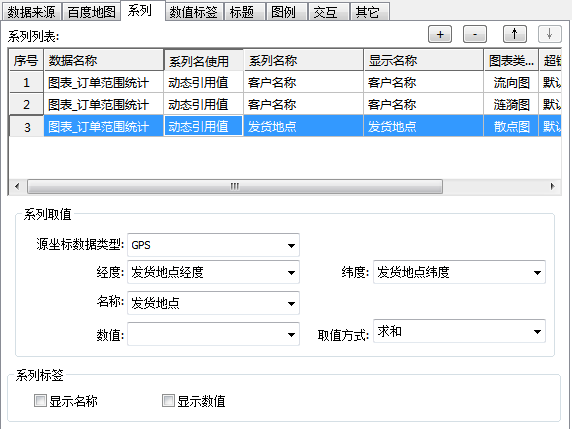

系列3设置如下：

4）标题设置

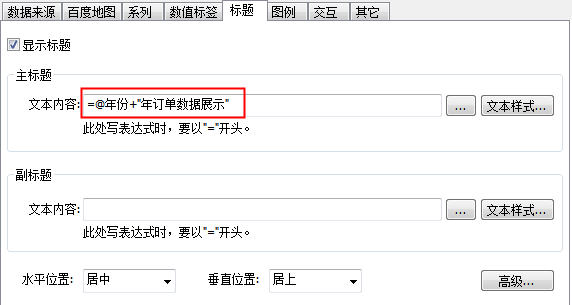

设置图表主标题为“=@年份+”年订单数据展示””，如下图：

3.3 预览

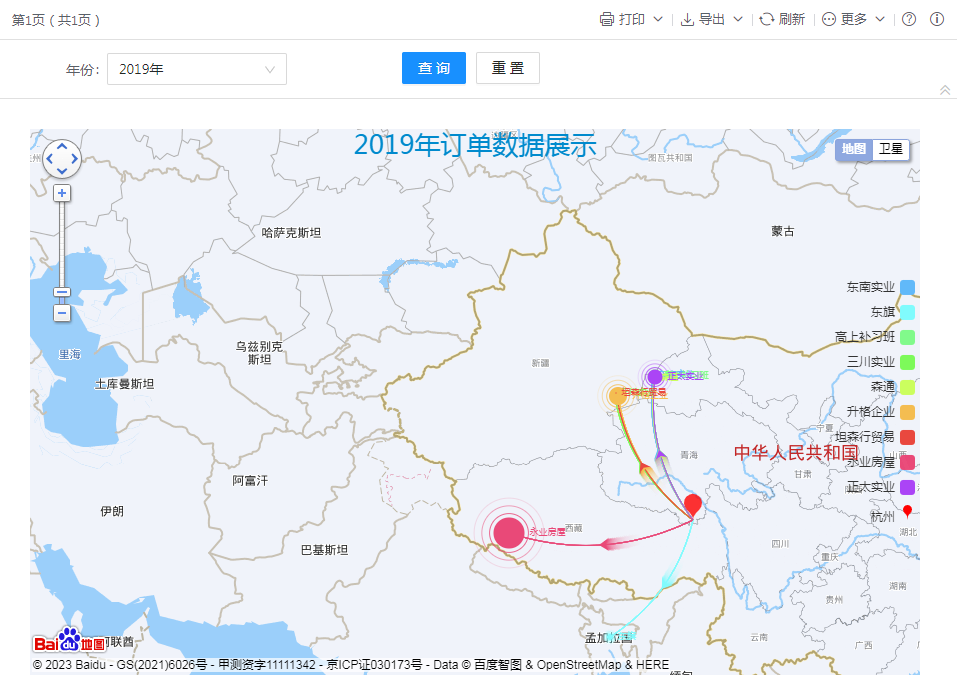

保存报表，点击[预览]查看最终效果，如下图：

4 实例地址

所属应用：智能报表实例
模板地址：高级教程/高级图表/图表_百度地图
