仪表盘

1 概述

针仪表盘像一个钟表或者可读盘，它有刻度和指针，其中刻度表示度量，指针表示维度，指针角度表示数值，指针指向当前数值。
利用仪表盘，可以直观地表现出某个指标的进度或实际情况。

2 图表特点

优点：直观地表现出某个指标的进度或实际情况，主要用于进度或占比的展现。
缺点：只能一个维度，指标也不宜过多，展示信息有限。

3 示例效果

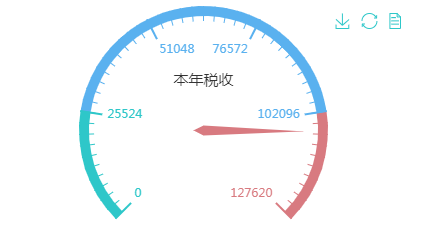

以仪表盘的方式展示本年税收执行情况，效果如下：

4 制作步骤

4.1 数据准备

1）数据视图:汇总_仪表盘
SQL如下：

:select
    round(SUM(SE)/10000,0) as 税额
from
    ZS_MX
where
    round(ZS_MX.SSRQ/10000,0)={年份}
group by
    round(ZS_MX.SSRQ/10000,0)

2）模板数据

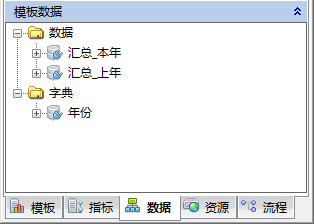

将准备好的视图添加到模板数据中两次，如下图：

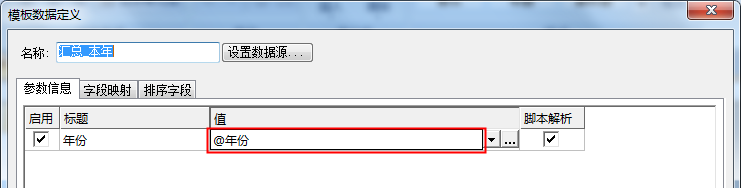

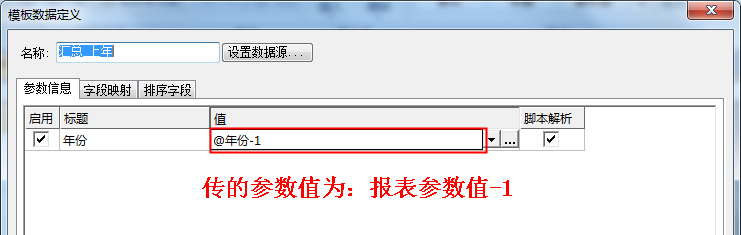

两个数据源的区别在于：参数值不同，如下图：

4.2 报表制作

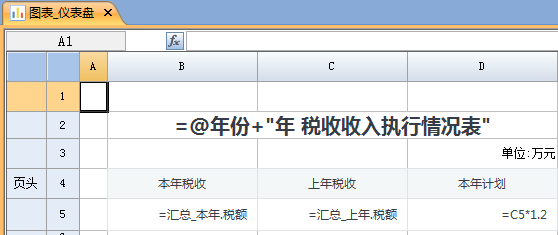

1）报表设计
设计一张清单报表，如下图：

2）插入图表

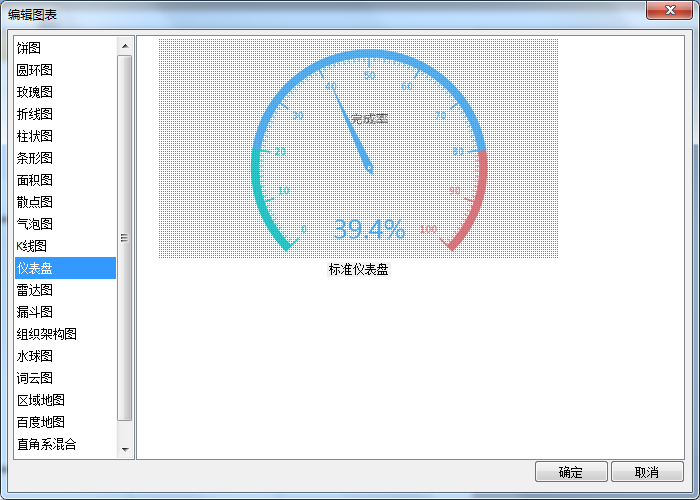

工具栏选择[插入>图表]，选择”仪表盘”类型，如下图：

3）选择数据来源

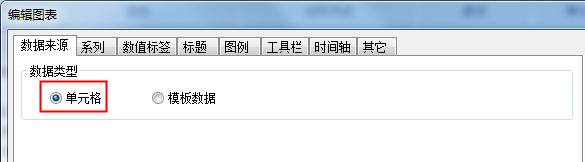

数据来源中数据类型选择“单元格”，如下图：

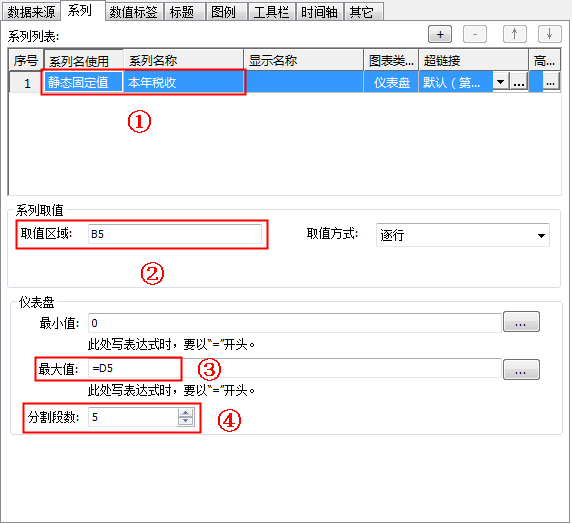

4）设置系列

上图设置要点：

• 系列名称：使用静态固定值“本年税收”；
• 取值区域：输入B5；
• 仪表最大值：输入“=D5”；分割段数：设置为“5”。
  5）设置图例

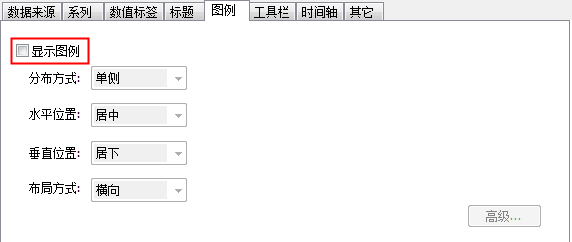

  本示例不显示图例，取消勾选“显示图例”，如下图：


  4.3 预览

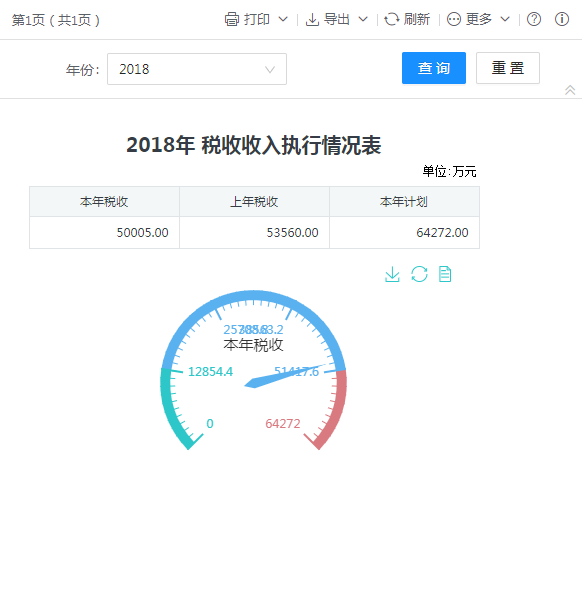

  保存报表，点击[预览]查看最终效果，如下图：


5 实例地址

所属应用：智能报表实例
模板地址：高级教程/高级图表/图表_仪表盘
