组织架构图

1 概述

组织架构图（Orgs Chart）善于用图形直观地体现各个节点之间的上下级关系，用来表示组织层级关系，同时还能展示每个节点的值。

2 图表特点

优点：简单直观，很容易判断上下级之间的关系。
缺点：不适合较大数据集的展现。

3 示例效果

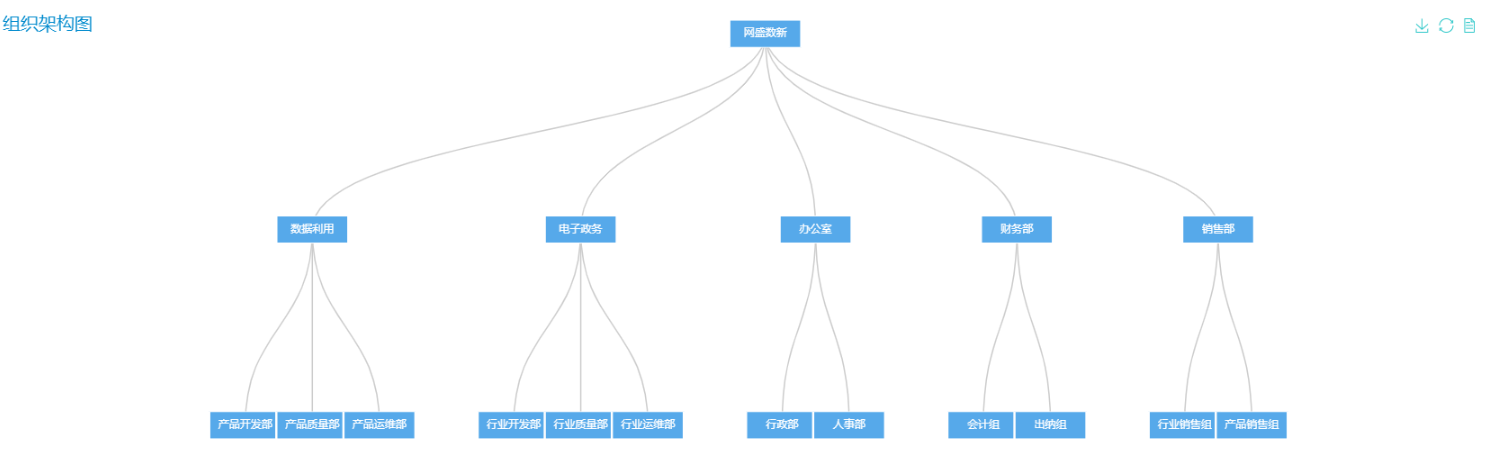

以组织架构图的方式展示公司的组织架构，效果如下：

4 制作步骤

4.1 数据准备

1）数据视图：图表_组织架构
SQL如下：

SELECT
    `zuzhijiagou`.`zzjg_bmzd`,
    `zuzhijiagou`.`zzjg_mczd`,
    `zuzhijiagou`.`zzjg_fbmzd`,
    `zuzhijiagou`.`zzjg_zzbhzd`,
    `zuzhijiagou`.`zzjg_sfyzjdzd`
FROM
    `zuzhijiagou`

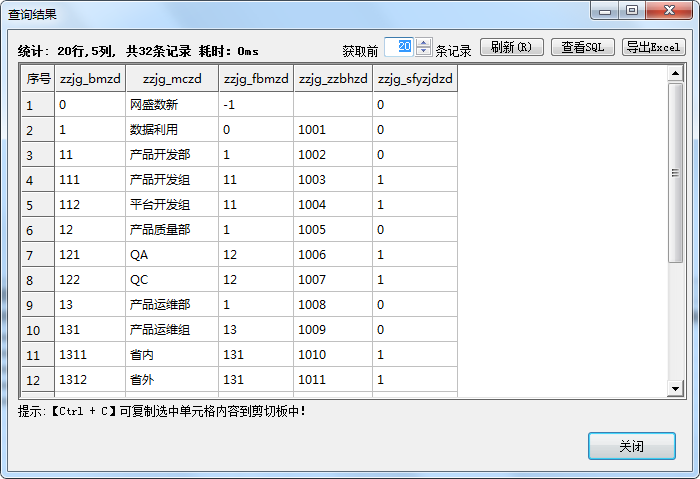

数据执行结果如下：

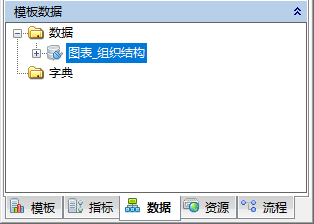

2）模板数据
将准备好的视图添加到模板数据中，如下图：

4.2 报表制作

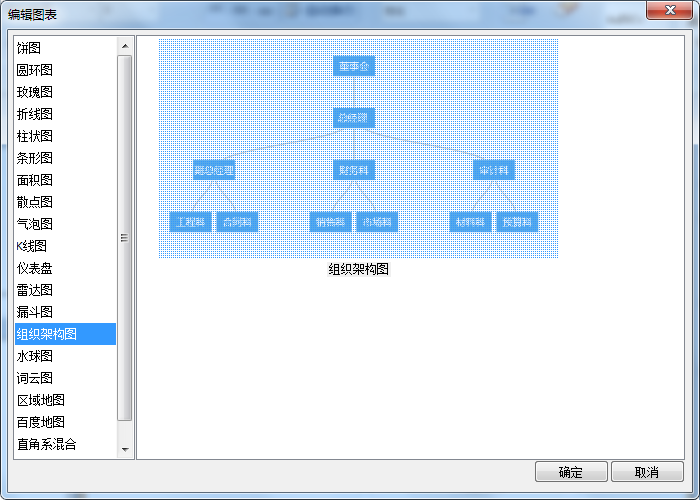

1）插入图表
工具栏选择[插入>图表]，选择”组织架构”类型，如下图：

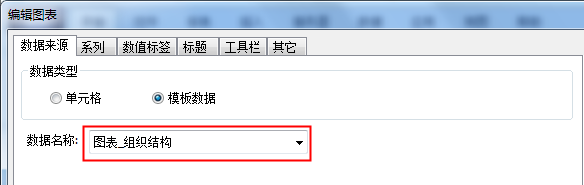

2）选择数据来源
数据来源中数据类型选择“模板数据”，如下图：

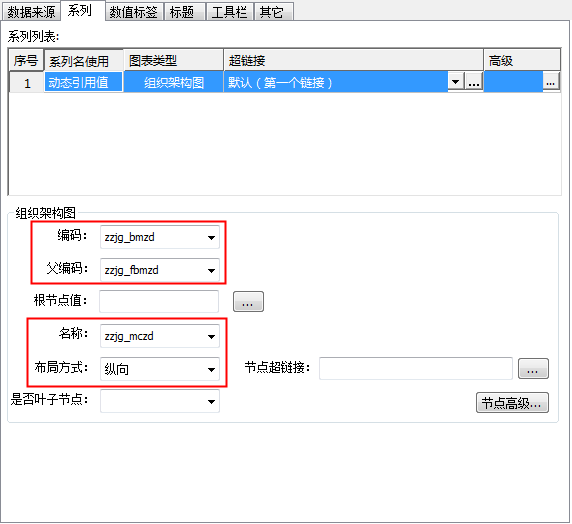

3）设置系列

上图设置要点：

• 编码选择“zzjg_bmzd”字段；
• 父编码选择“zzjg_fbmzd”字段；
• 名称选择“zzjg_mczd”字段；
• 布局方向选择“横向”。

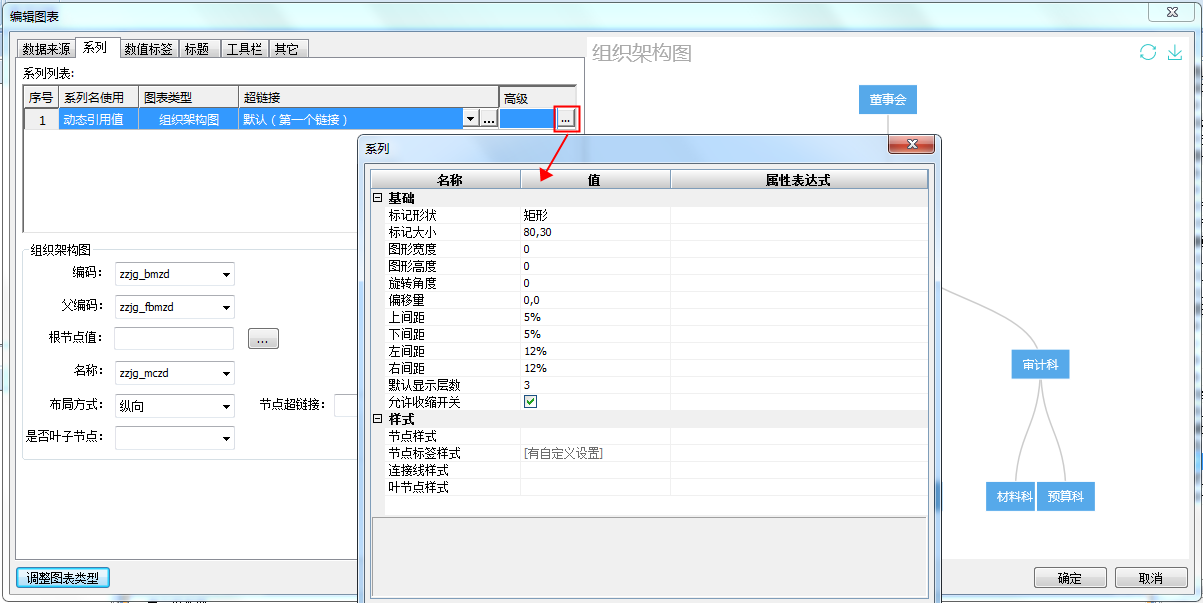

  另外，可以点击系列中的高级“…”按钮对系列显示样式进行相关的设置，如下图：

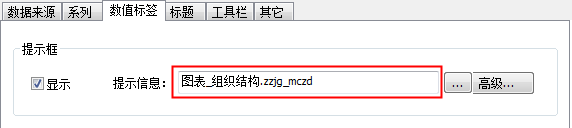

  4）设置提示框
  分别提示信息为“图表组织结构.zzjgmczd”，如下图：

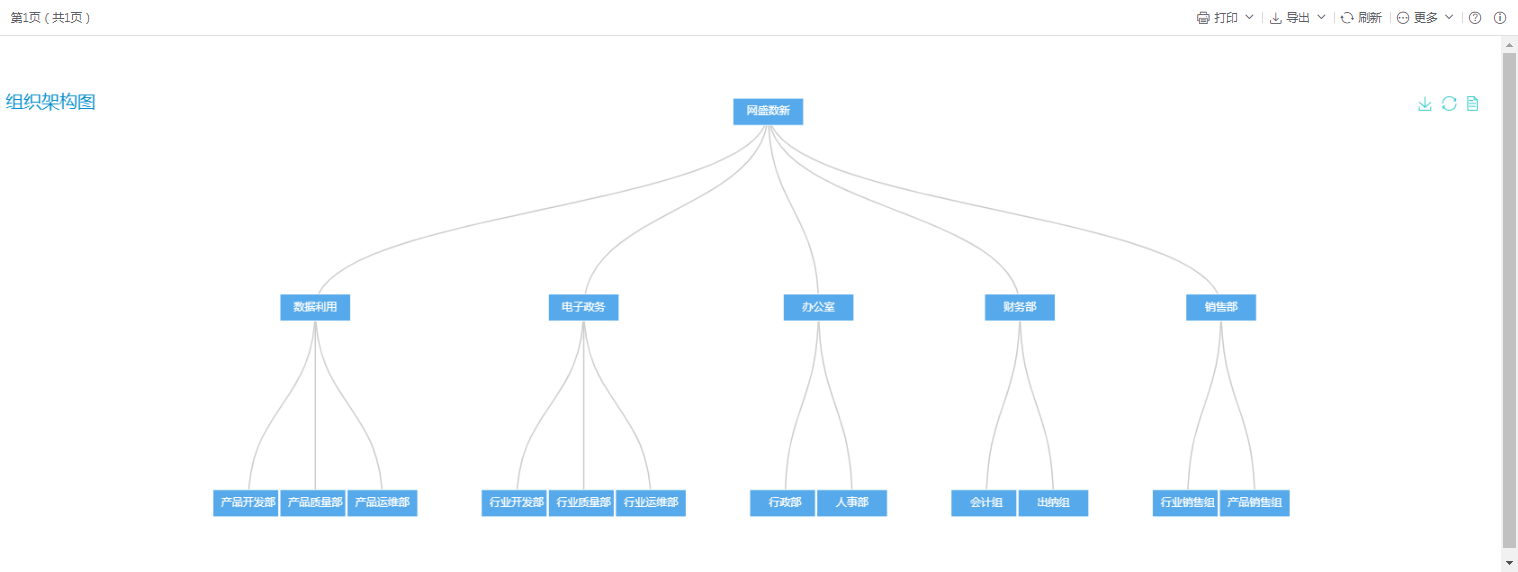

  4.3 预览

  保存报表，点击[预览]查看最终效果，如下图：

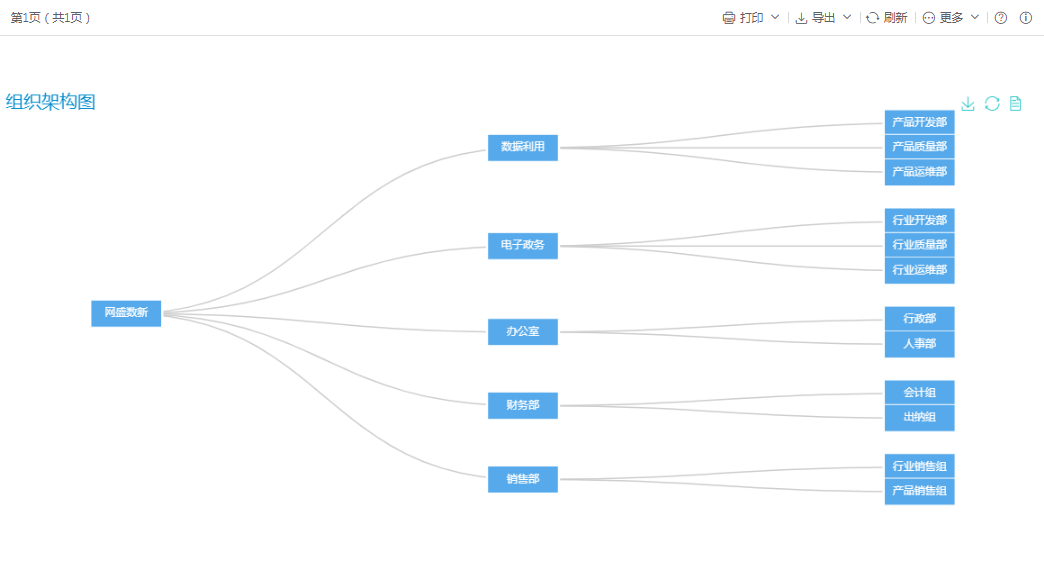

  布局方向更改为“横向”时，效果如下图：


  5 实例地址

  所属应用：智能报表实例
  模板地址：高级教程/高级图表/图表_组织架构
