散点图

1 概述

散点图又称散点分布图，是因变量随自变量而变化的大致趋势图。数据点是在直角坐标系平面上，以一个变量为横坐标，另一变量为纵坐标，利用散点（坐标点）的分布形态反映变量统计关系的一种图形。
散点图通常用于显示和比较数值，所以散点图的X轴与Y轴都是数值，例如科学数据、统计数据和工程数据。当在不考虑时间的情况下，比较大量数据点时，建议使用散点图。

2 图表特点

优点：直观表现出影响因素和预测对象之间的总体关系趋势；能通过直观醒目的图形方式，反映变量间的形态变化关系情况，以便于来模拟变量之间的关系。
缺点：散点图看上去比较乱，基本上只能看相关、分布和聚合，其他信息均不能很好展现。散点图需要有足够多的数据点，并且数据之间有相关性时才能呈现很好的结果。

3 示例效果

以散点图的方式展示“男性女性身高体重分部”，效果如下：

4 制作步骤

4.1 数据准备

1）数据视图：明细_散点
SQL如下：

SELECT
  SITUATION.ID AS 序号,
   SITUATION.Sex AS 性别,
   SITUATION.Height AS 身高,
   SITUATION.weight AS 体重
FROM
  SITUATION

数据执行结果如下：

2）模板数据
将准备好的视图添加到模板数据中，如下图：

4.2 报表制作

1）报表设计
设计一张清单报表，如下图：

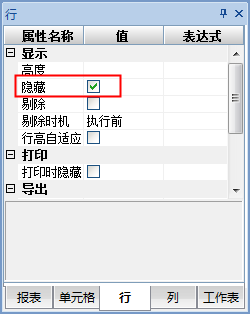

以上报表数据最终执行时若不想显示出来，可以选中以上区域单元格设置为行“隐藏”。如下图：

2）插入图表
工具栏选择[插入>图表]，选择”散点图”类型，如下图：

3）选择数据来源
数据来源中数据类型选择“单元格”，如下图：

4）设置系列
示例中“性别”为图表的系列，X取值为“身高”，Y取值为“体重”，分别设置表格中对应值所在单元格，设置如下图：

5）标题设置
设置图表主标题为“男性女性身高体重分布”，如下图：

6）X轴/Y轴设置
分别设置X轴名称为“身高(CM)”,Y轴名称为“体重(KG)”，如下图：

4.3 预览

保存报表，点击[预览]查看最终效果，如下图：

5 实例地址

所属应用：智能报表实例
模板地址：应用空间\lczReport\高级教程\高级图表\图表_散点.hte
