K线图

1 概述

K线图表示的就是一段时间内股票价格变化情况的技术分析图。它会把各种股票每日、每周、每月的开盘价、收盘价、最高价、最低价等涨跌变化情况用图形的方式表现出来。

2 示例效果

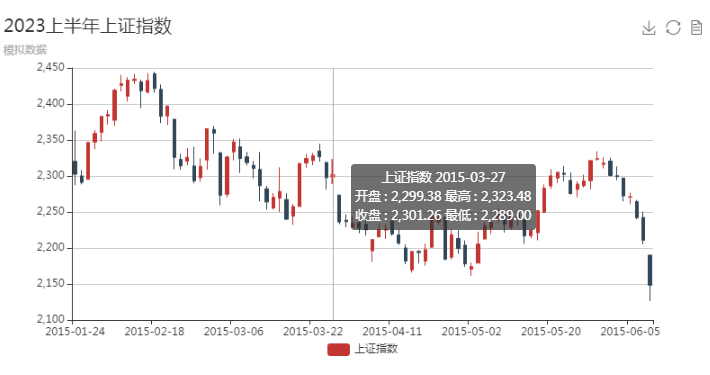

以K线图的方式展示“当年上半年上证指数”，效果如下：

3 制作步骤

3.1 数据准备

1）数据视图：明细_K线
SQL如下：

SELECT
  Candlestick.序号,
   date_format(Candlestick.日期,'%Y-%m-%d') as 日期,
   Candlestick.公司,
   Candlestick.开盘,
   Candlestick.收盘,
   Candlestick.最低,
   Candlestick.最高
FROM
  Candlestick
  where Candlestick.公司='上证指数'

数据执行结果如下：

2）模板数据
将准备好的视图添加到模板数据中，如下图：

3.2 报表制作

1）插入图表
工具栏选择[插入>图表]，选择”K线图”类型，如下图：

2）选择数据来源
数据来源中数据类型选择“模板数据”，如下图：

3）设置分类
以“日期”作为图表分类，如下图：

4）设置系列
“上证指标”作为图表系列，分别设置：开盘价、收盘价、最低值、最高值，如下图：

5）标题设置
设置图表主标题为“=year(now())+”上半年上证指数””，如下图：

3.3 预览

保存报表，点击[预览]查看最终效果，如下图：

4 实例地址

所属应用：智能报表实例
模板地址：高级教程/高级图表/图表_K线图
