基础环图

基础环图以环状的形式切割展示不同系列的数据，可设置不同系列数据展示颜色来区分数据之前的占比差别。

效果案例

配置

基础属性

组件位置：包括组件的横坐标和纵坐标，单位为px；横坐标为组件左上角距离页面左边界的像素距离，纵坐标为组件左上角距离页面上边界的像素距离。

组件尺寸：包括组件的宽度和高度，单位为px；可单击比例锁锁定组件宽高比，等比例调整组件的宽高。再次单击进行解锁，解锁后宽高比不受限制。比例锁默认不锁定。

旋转：以组件的中心为中心点，进行旋转，单位为度（°）。手动输入角度值，控制组件的旋转角度；

• 单击图标，控制组件左右翻转样式；
• 单击图标，控制组件上下翻转样式。

透明：取值范围为0~100%。为0%时，组件隐藏；为100%时，组件完全显示。默认为100%。

组件属性

全局

在全局中支持配置组件边距、背景色、标题、数值标签、图例等样式。

边距
通过配置水平偏移与垂直偏移，来改变圆环图圆心所在的位置。水平偏移的值大于0时，圆心向右偏移，反之向左；垂直偏移的值大于0 时，圆心向下偏移，反之向右。

背景色
背景颜色的设置。

标题
在标题中可配置主副标题的内容、样式和位置。

数值标签

图例
在图例中可以调整图标尺寸、图标标识、数据项名称、数值对齐方式（需配置显示宽度才会生效）、占比值、真实值、布局以及设置图例的点击交互。

显示宽度：

数值对其方式需配置显示宽度：

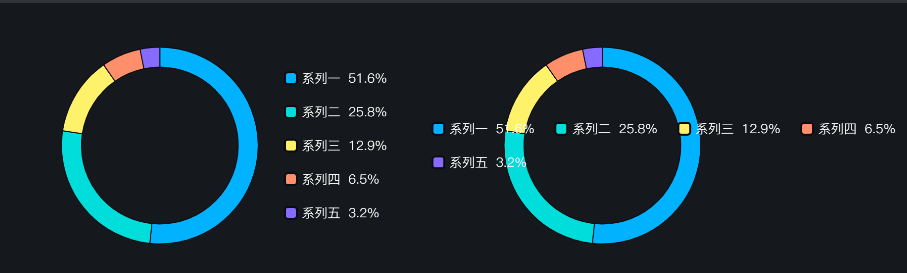

布局方式：单侧-两侧：

布局朝向：垂直-水平：

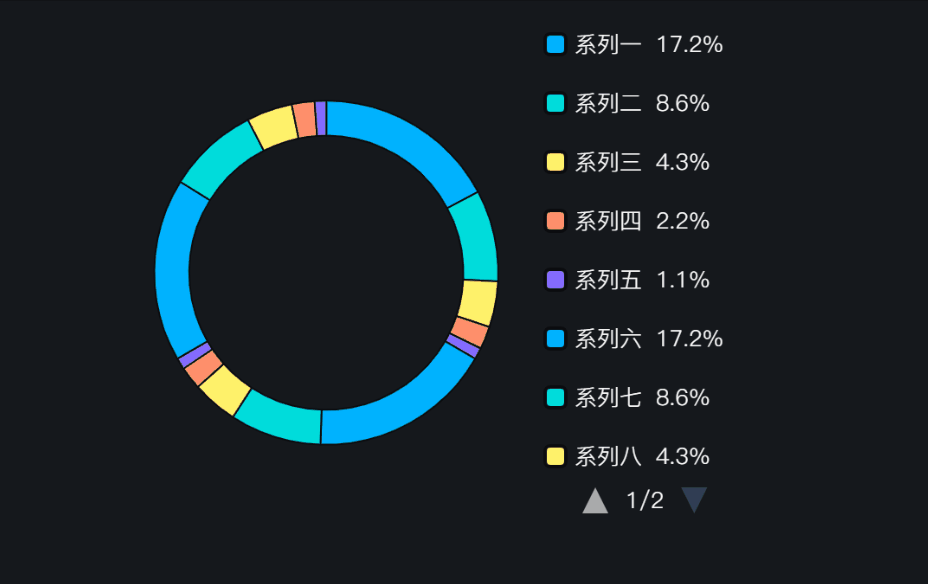

分页器：

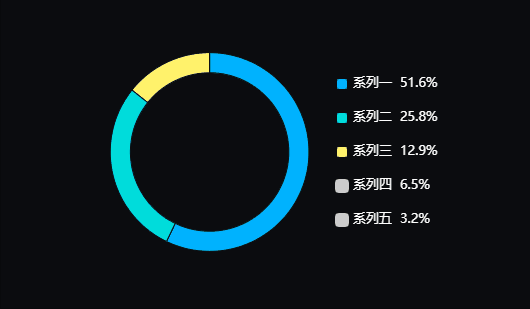

点击交互：

环图属性

图形

圆角：

占位圆：

角度
在此项可设置环图起始角度和最小角度，当设置的角度超过360/数据项数量的度数时，环图均分；当不设置最小角度时将根据数据的大小来分隔环图。

选中

模式：多选：

初始选中：

轮播动画：

高亮

聚焦：

描边
可配置环图边框的颜色、宽度和描边线条样式。

阴影
可配置环图的阴影颜色、大小和偏移量。

系列

当图表数据存在多类型展示需求时，组件默认将数据划分成多个系列，用户可通过对各系列数据进行自定义数据映射，从而完成对每个系列配置相应样式。

名称
可设置环图的系列名称，用于tooltip显示。

排序
顺序即为按在数据中设定的顺序展示数据项的值。

数据系列

映射规则：

1. 字段名全为空时，所有系列配置进行循环；
2. 若匹配到字段名则对应的系列样式更改，其余为空的字段名的系列，循环字段名为空的配置；
3. 字段名有空时，字段名匹配不到的所属样式不参与循环；
4. 若字段名全部填满，则将所有系列配置放入循环；
5. 当字段名相同且能匹配到时，后面的会覆盖前面的；

提示框

悬停触发
支持鼠标焦点移入到对应的数据点后会显示当前对应的数据提示框。

永远显示：打开后提示框不会随着鼠标的移走而消失。

提示框

后缀

数据

组件数据格式

静态数据-JSON数据案例

[
    {
        "item": "系列一",
        "itemTitle":"",
        "value": 800
    }
]

交互

支持配置鼠标点击事件：
当点击环图时，触发交互事件：设置大屏变量、打开超链接、设置可见、移动、设置JS事件、设置面板状态。
