图形建模

1 概述

1.1 版本

1.2 功能简介

“图形建模”模型是对“SQL查询”的一个图形化方式的操作，本质仍旧是SQL，简单数据查询可以使用该模式。

2 功能入口

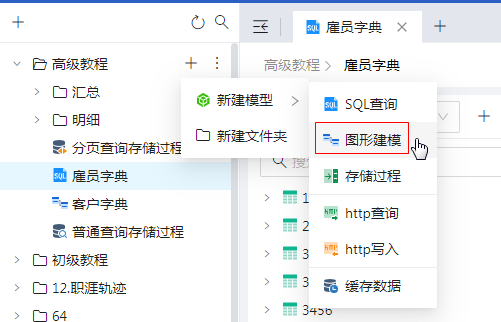

进入数据模型管理界面，点击全局“+”或某目录的“+”选择新建模型“图形建模”，如下图：

3 功能说明

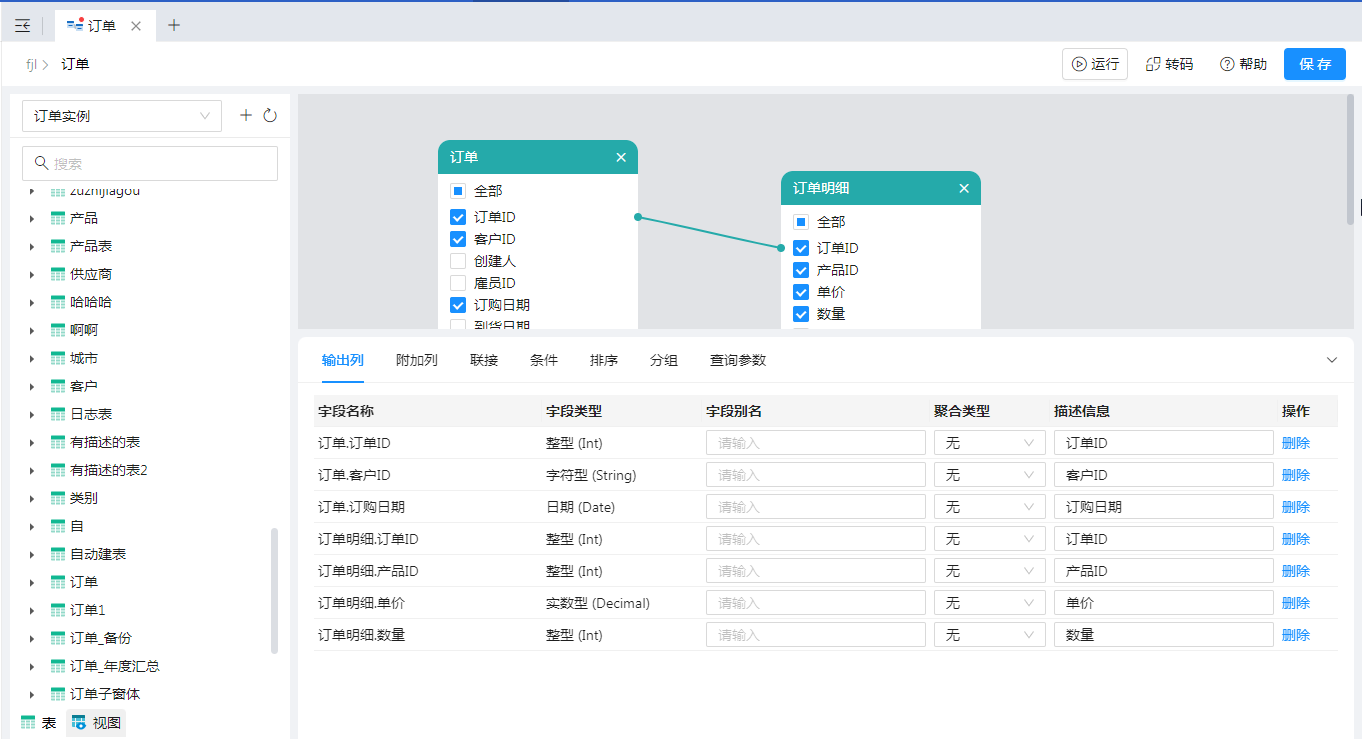

“图形建模”适合规范的SQL查询，或者说，适合对于SQL不熟悉的用户。界面如下图：

“图形建模”让用户免写存储过程，但是本质上还是SQL语句的对应过程，支持的功能如下：

3.1 数据连接选择

首先需要选择查询的数据所在数据连接，目前仅支持选择当前应用下的DBC类型连接。

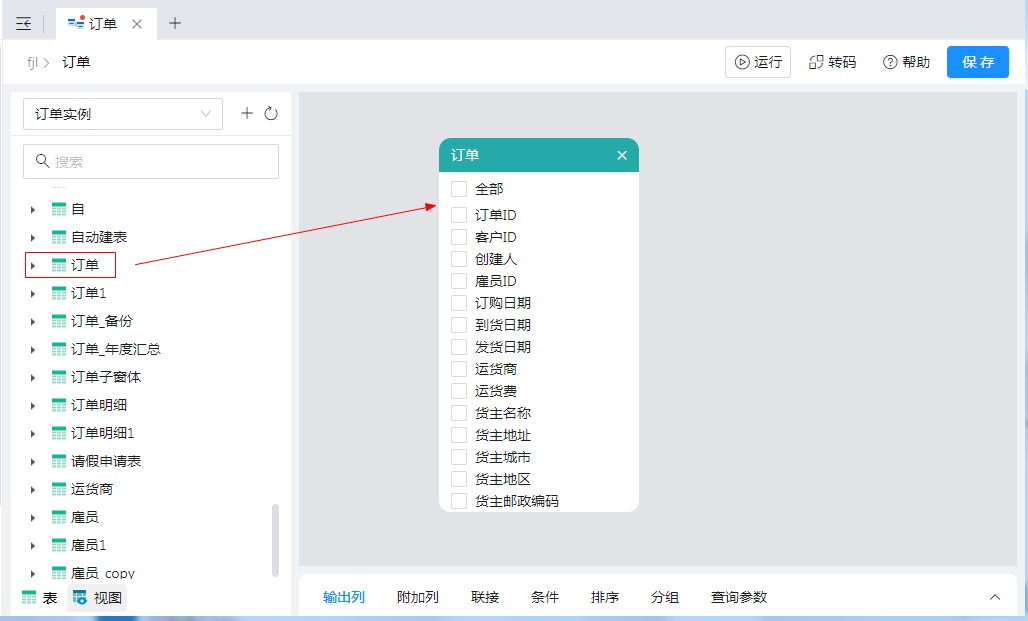

选择之后，下方将自动获取当前数据连接下的表和视图，可以使用拖拽的方式将其添加到右侧图形设计区。

3.2 模型配置

3.2.1输出列

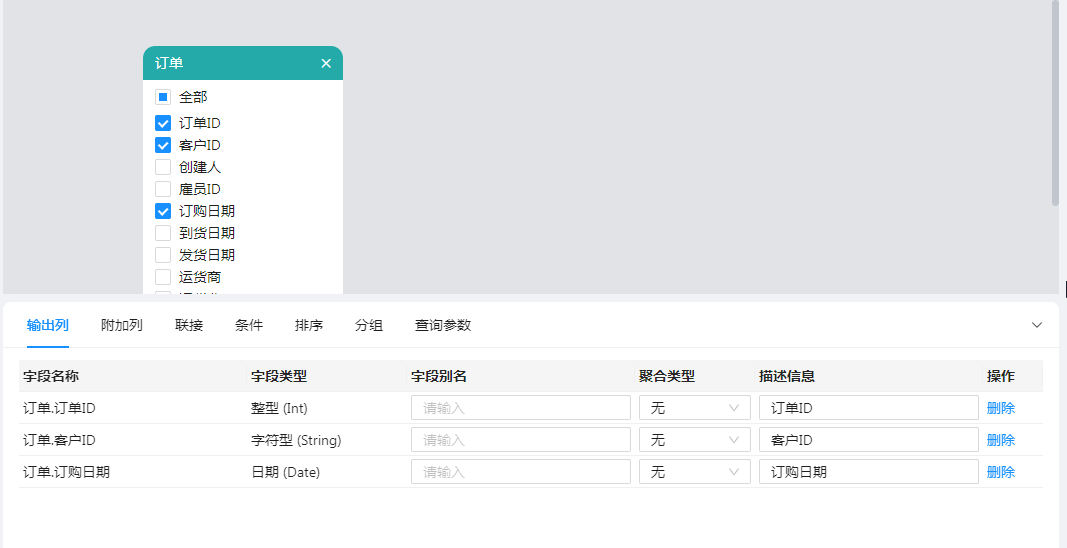

显示图形上勾选的输出字段，对应SQL语句的直接SELECT的字段名，支持进行字段别名、聚合类型、描述信息设置。

3.2.2 附加列

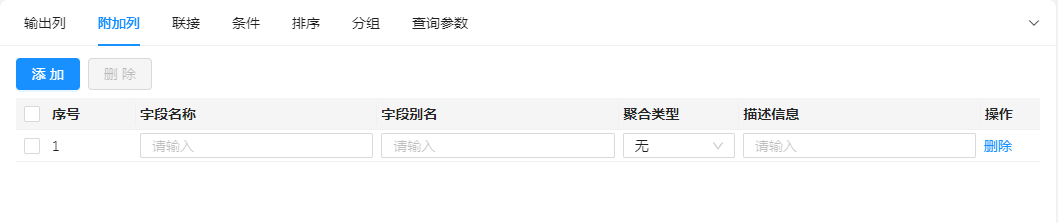

点击“添加”可手动添加附加字段，对应SQL语句的SELECT中的表达式字段。

3.2.3 联接

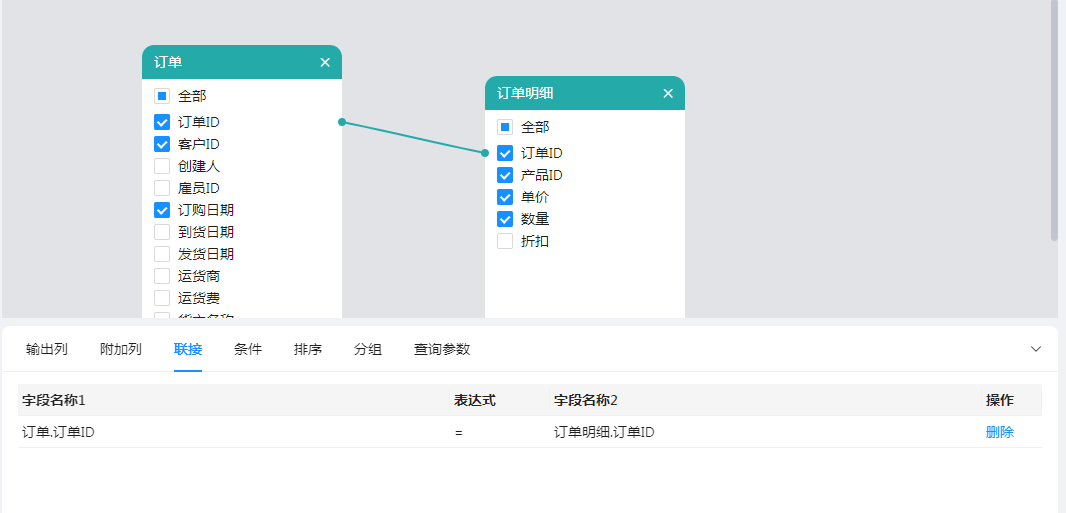

表之间的关联，目前只支持 INNER JOIN模式。添加多个表后，在上方的图形设计区域通过拖拽设置关联字段，即可查看表联接关系。

3.2.4 条件

可设置过滤条件，对应SQL语句的WHERE内容。

若该条件需要作为模型的查询参数使用，则值类型选择“查询参数”并设置参数名称即可。

3.2.5 排序

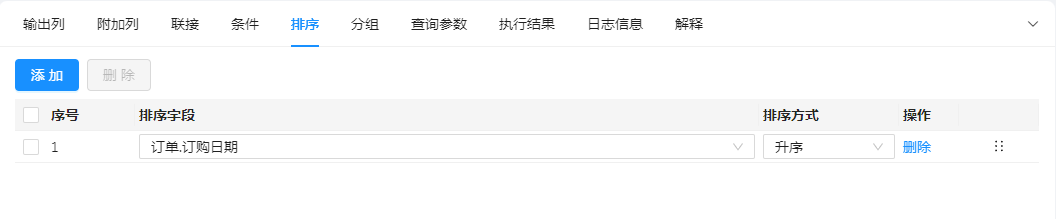

可设置排序字段以及排序方式，对应SQL语句的ORDER BY内容。

3.2.6 分组

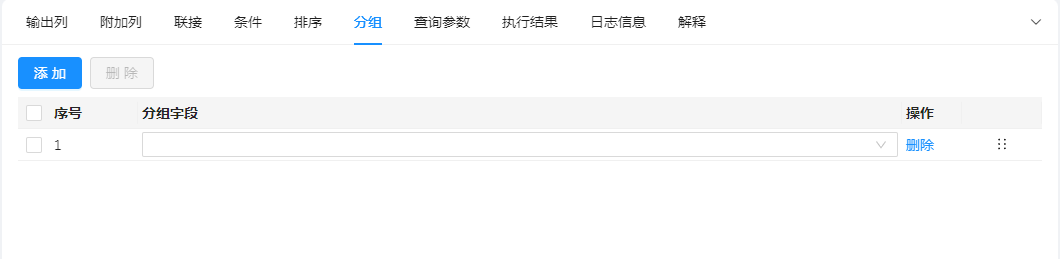

可设置分组规则，对应SQL语句的GROUP BY内容。

3.2.7 查询参数

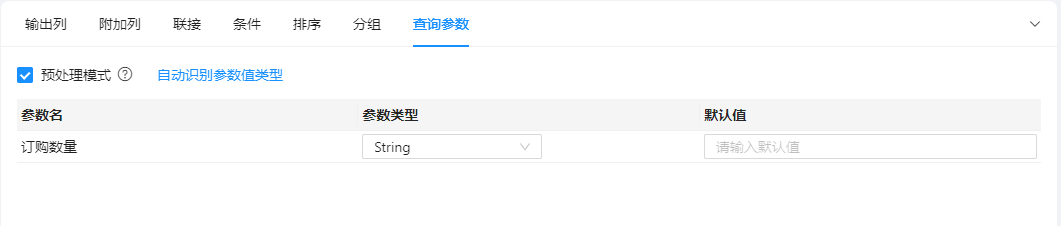

与“SQL查询”的定义方式不同：需要在“条件”中将字段的值类型设置为“查询参数”，设置为查询参数的字段则视为参数，将参数名称显示在查询参数列表中，可设置参数默认值。

3.3 执行

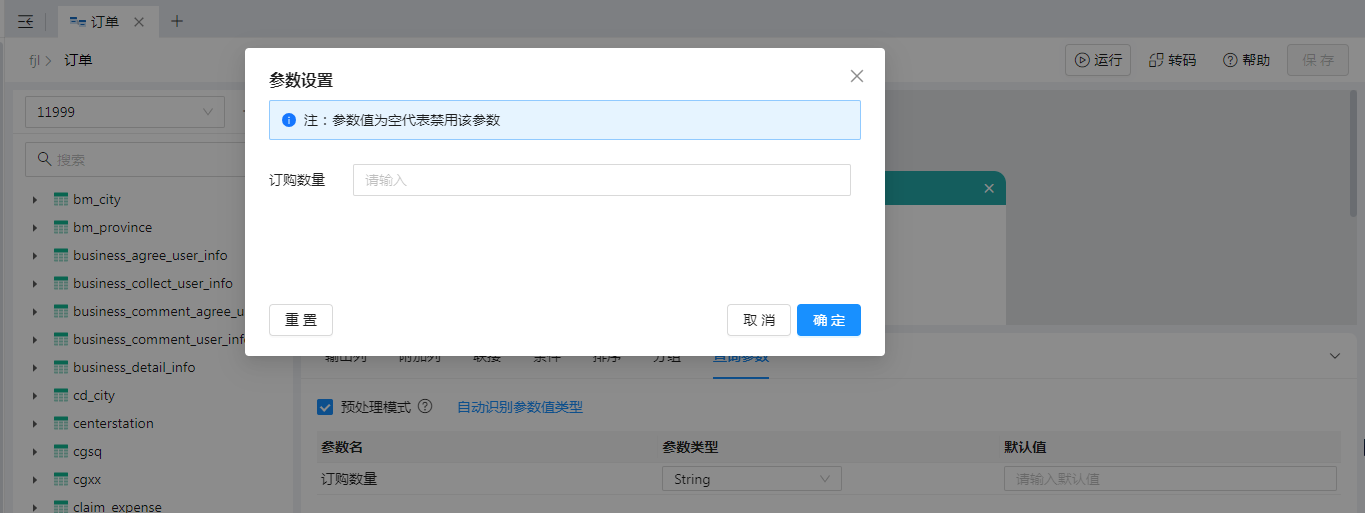

模型设计好之后，可点击“运行”进行调试，如果存在参数，可设置对应的参数值进行查询，为空表示禁用该参数，如下图：

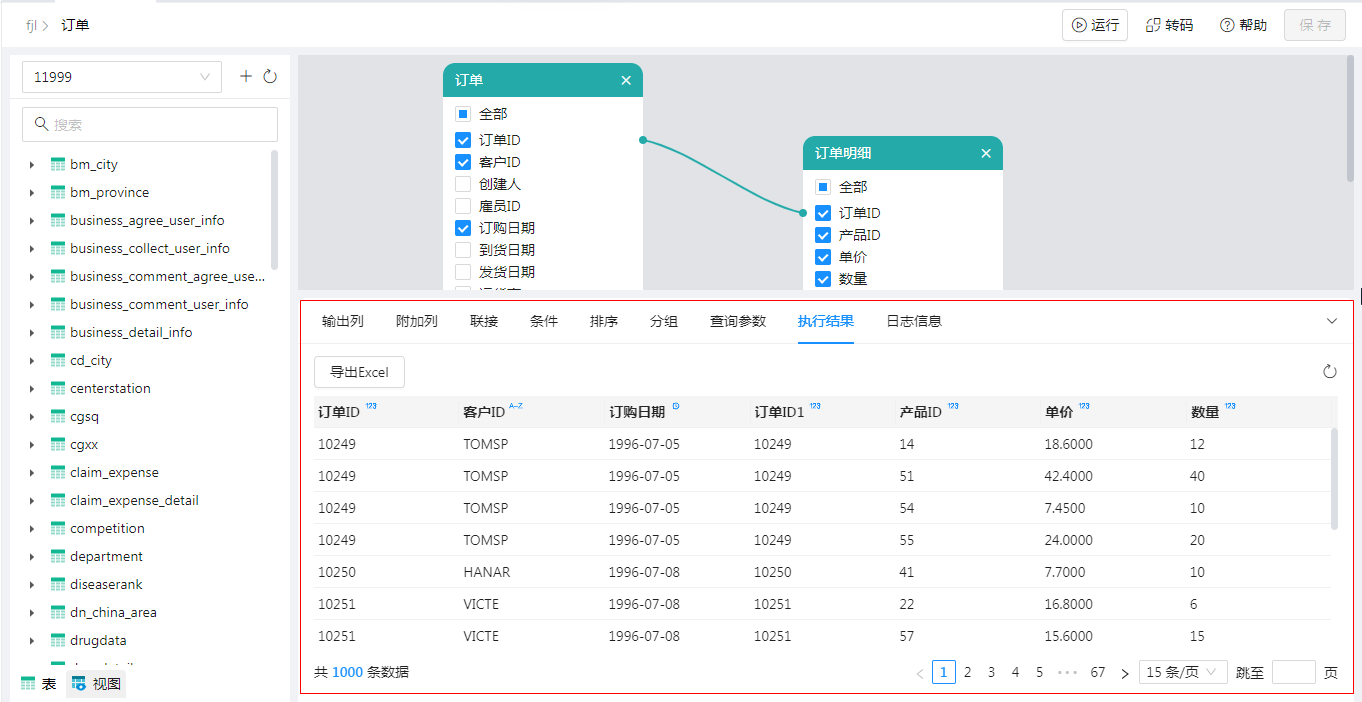

点击“确定”即可在下方“执行结果”Tab中查询到对应的数据，最多显示1000条数据，如下图：

注：“数据转换”中若添加了计算列，与原始字段名称一样的，将根据设置的值替换原字段的值；若与原字段名称不一样，则会在原字段最后显示所以的计算列以及计算的值。

点击“导出Excel”可将所有数据导出Excel（非前1000条数据）。

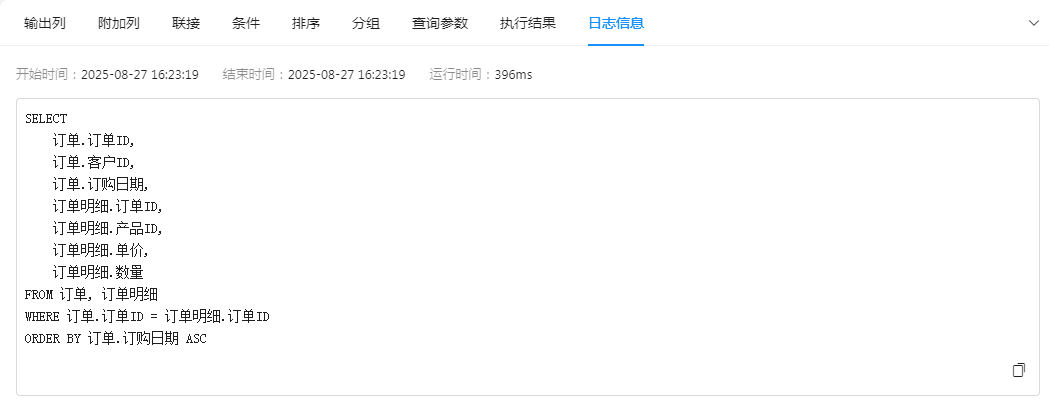

切换到“日志信息”可查看QL执行日志，包括执行的SQL和执行时间，如下图：

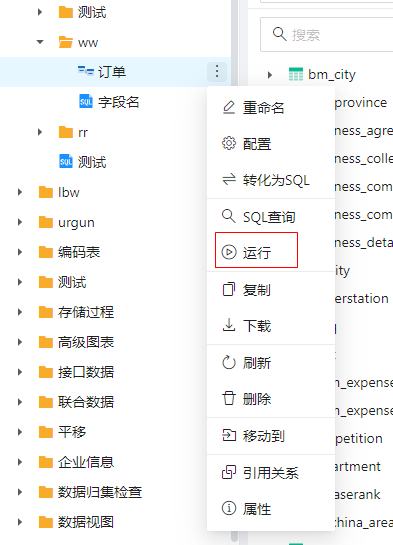

除了设计时运行，还可以在左侧模型树的菜单上点击“运行”进行当前模型的执行。

3.4 其他功能

3.4.1 转码

同“SQL查询”的转码功能。

3.4.2 数据转换

若业务中存在以下业务场景，则可以通过“数据转换”功能进行实现。
1）对数据视图原始字段数据进行解码处理；
2）对数据视图原始字段数据进行脱敏处理；
3）多列字段计算生成新字段。

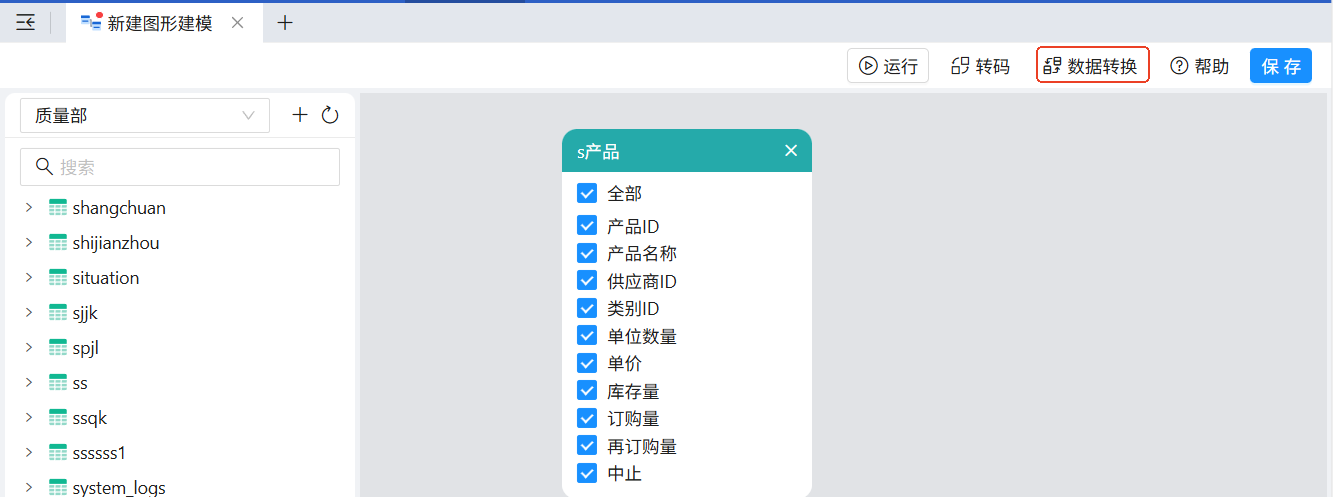

点击“数据转换”弹出设置界面，如下图：

目前仅支持“计算列”一种数据转换配置，设置计算列名称、值和计算列的数据类型即可，主要就是按照实际业务定义计算列的计算规则，比如对原始字段进行解码或多个原始字段进行相关的计算等。
若不需要生成新的字段，将处理后的数据替换原字段，则计算列名称需要定义为要替换的原字段名称一致；计算列名称与原字段名称均不一致时，将会自动生成一个新的字段。

3.4.3 SQL查询

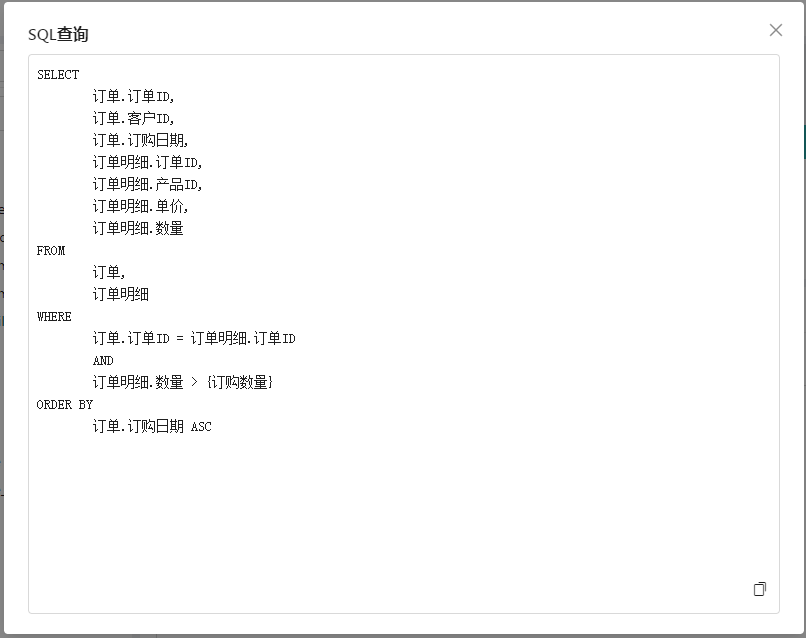

设置完成后，可以在左侧模型树的菜单上点击“SQL查询”查看对应的完整SQL语句，如下图：

3.4.4 转换为SQL

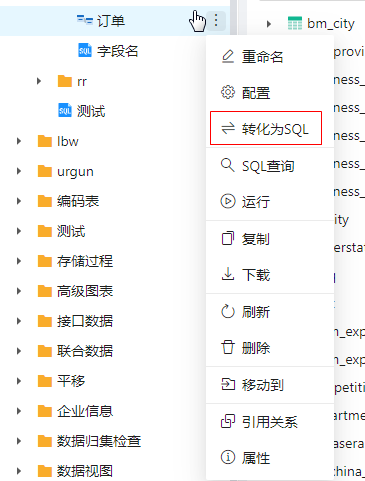

SQL查询（图形）模型通过菜单操作“转换为SQL”即可将其转换为SQL查询模型，如下图：

注意：从SQL查询（图形）模型转换为SQL查询模型，不可逆，即无法从SQL查询模型转换回SQL查询（图形）模型。
